Wie man das Problem „Xhorse Key Tool Plus VW MQB49 5C CLK Leitung nicht verbunden“ behebt

Wenn versucht wird, einen Volkswagen MQB49 5C-Schlüssel von 2023 mit dem Xhorse VVDI Key Tool Plus hinzuzufügen, stoßen einige Benutzer auf einen hartnäckigen Fehler: „CLK line not connected“. Diese Meldung erscheint selbst nach Überprüfung der korrekten Lötverbindungen und der Verwendung eines lötfreien Adapters. Das Problem liegt typischerweise an einer schlechten Verbindung auf der CLK-Leitung. Die folgende Anleitung führt durch bewährte Diagnose- und Reparaturschritte, um das Problem zu beheben.

Schritt 1: Überprüfen Sie jede Drahtverbindung anhand der Beschriftung, nicht nur der Farbe

Beginnen Sie damit, alle verdrahteten Verbindungen erneut zu überprüfen. Auch wenn die Drahtfarben konsistent erscheinen mögen, ist es wichtig, jede Verbindung gemäß den Beschriftungen auf den Drähten zuzuordnen und sich nicht nur auf die Farbe zu verlassen. Ein falsch identifizierter Draht kann leicht dazu führen, dass die CLK-Leitung unterbrochen bleibt.

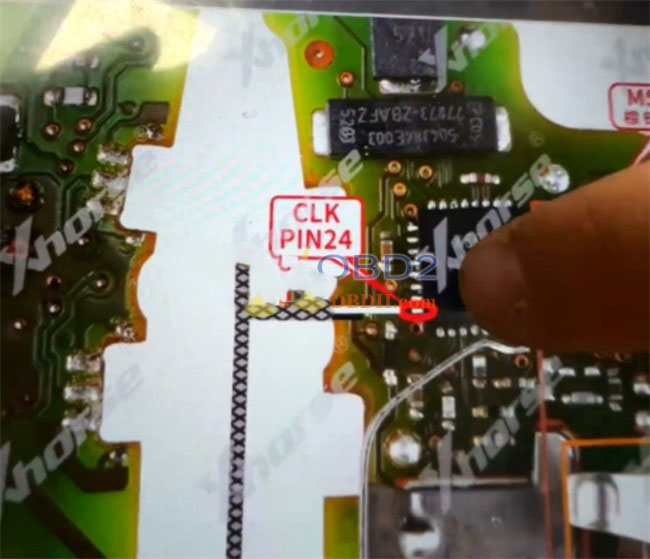

Schritt 2: Konzentrieren Sie sich auf den CLK-Pin – Chip-Pin 24

Das CLK-Signal ist direkt mit Pin 24 des Speicherchips verbunden. Stellen Sie sicher, dass dieser spezifische Pin korrekt angesprochen wird. Selbst wenn andere Verbindungen in Ordnung erscheinen, führt ein instabiler oder falscher CLK-Kontakt zu dem Fehler. Verwenden Sie bei Bedarf ein Multimeter, um die Durchgängigkeit zu bestätigen.

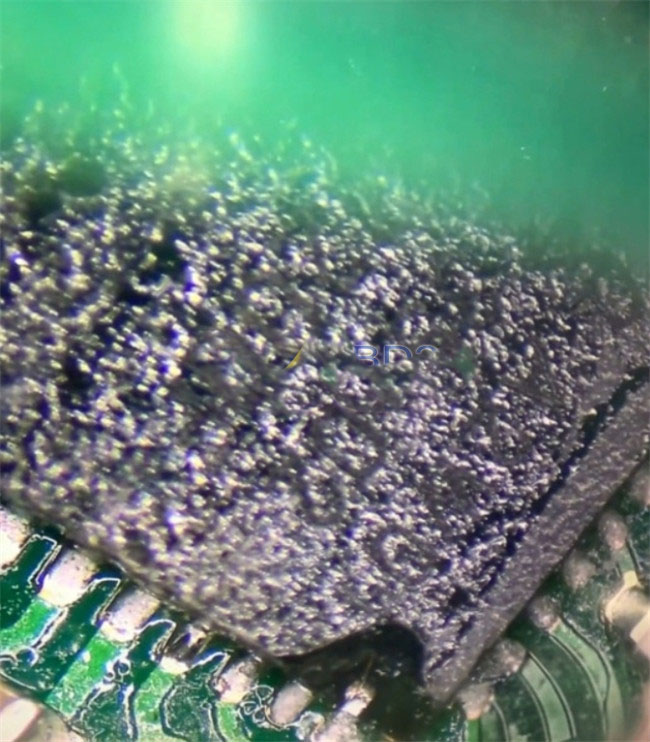

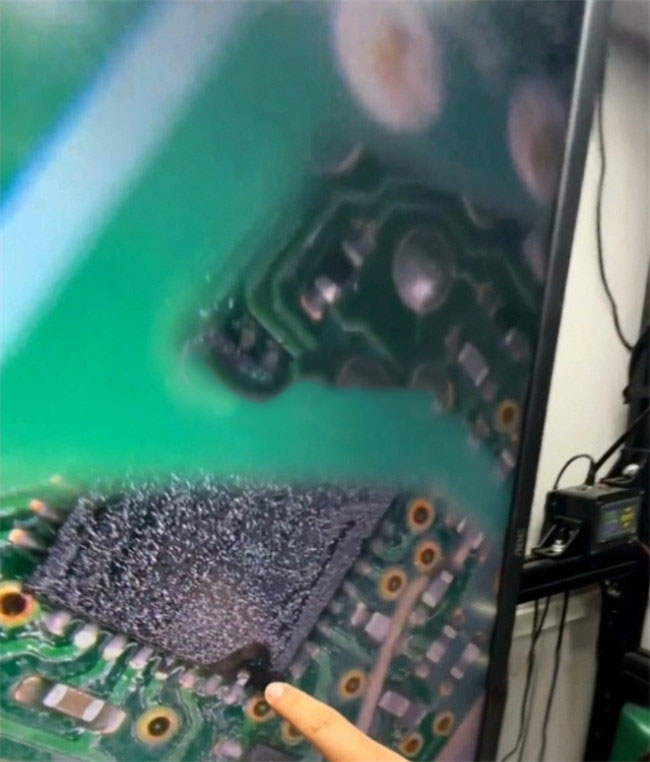

Schritt 3: Untersuchen Sie den Chip unter Vergrößerung und beheben Sie eventuelle Schäden

Physische Defekte am Chip oder seinen Pins können die CLK-Leitung unterbrechen. Legen Sie den Chip unter ein Mikroskop und untersuchen Sie sorgfältig Pin 24 und den umliegenden Bereich. Wenn Sie einen Riss, einen verbogenen Pin oder eine schlechte Lötstelle entdecken, polieren Sie den betroffenen Bereich vorsichtig mit einem geeigneten Werkzeug, bis die Verbindung wiederhergestellt ist. Sauberkeit und Präzision sind in dieser Phase entscheidend.

Schritt 4: Sichern Sie die CLK-Verbindung – Löt- oder Adaptertechniken

Um eine stabile CLK-Verbindung zu gewährleisten, haben Sie zwei zuverlässige Optionen:

• Den Draht neu verlöten: Entfernen Sie vorhandenes Lot und befestigen Sie den Draht fest an Pin 24, um eine saubere mechanische und elektrische Verbindung zu gewährleisten.

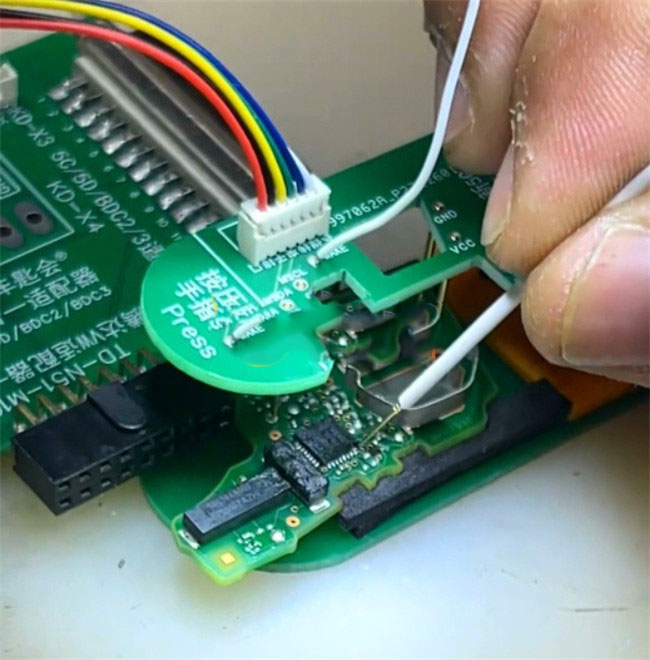

• Bei Verwendung eines 5C/5D-lötfreien Adapters: Drücken Sie eine feine Nadel fest gegen den CLK-Pin, um ihn während des gesamten Programmiervorgangs an Ort und Stelle zu halten. Dieser zusätzliche Druck gleicht eventuelle Lockerheiten im Halt des Adapters aus.

Sobald die CLK-Verbindung ordnungsgemäß gesichert und überprüft ist, kann der Xhorse VVDI Key Tool Plus die ursprünglichen Schlüsseldaten lesen, ohne den Fehler „CLK line not connected“ anzuzeigen. Der Schlüssel kann dann erfolgreich hinzugefügt werden.
